概述
WL3260 是一款超低功耗、高集成度、高性能、適用于 Sub-1GHz 頻段無線應用的射頻
收發器。它具有 1.8V - 3.6V 較寬的輸入電壓范圍，最大發射功率可達到 20dBm，最低靈
敏度可達-120dBm。它支持 OOK、(G)FSK 等多種調制方式，以及多種數據包格式和編
解碼方式，可以靈活的滿足各類低功耗、自組網應用的需求。
2 主要特性
? 工作模式： 獨立射頻收發芯片，通過 SPI 接口與主控芯片通信
?
頻率范圍： 240 - 960 MHz
? 發射功率： 最大 20 dBm
? 接收靈敏度： - 120 dBm @ 1.2kbps / 433.92MHz
- 100 dBm @ 100kbps / 433.92MHz
? 飽和接收功率： 20 dBm
? 碼率范圍： 0.5 – 300kbps (速率可配)
? 調制方式： OOK，(G)FSK，(G)MSK
? 工作電壓： 1.8V – 3.6V
? 工作電流： 發射電流
75mA @ +20dBm，433.92 MHz，FSK
24mA @ +13dBm，433.92 MHz，FSK
接收電流
8.3mA @ 433.92 MHz，FSK（高靈敏度）
7.8mA @ 433.92 MHz，FSK（低功耗）
? 睡眠電流： 300 nA，深度睡眠
800 nA，普通睡眠
? 特色功能：支持直通模式和包模式，可配置包處理機制及 64-Byte FIFO
支持前向糾錯 (FEC) ，數據白化編解碼 (Data Whitening)
支持自動頻率校準 (AFC)
支持空閑信道評估 (CCA)
支持 MESH 自組網應用
支持跳頻應用
? 符合 FCC/ETSI 標準、RoHS 標準
? QFN16 封裝
WL3260 低功耗 Sub-1GHz 射頻收發器- 4 -
3 應用領域
?
智慧城市應用
? 智能光伏場景
? 智能抄表和計量系統
? 家庭樓宇自動控制
? 遙控報警和安防系統
? 無線照明控制系統
? 工業遙控系統
? 無線數據傳輸
? 多功能遙控器

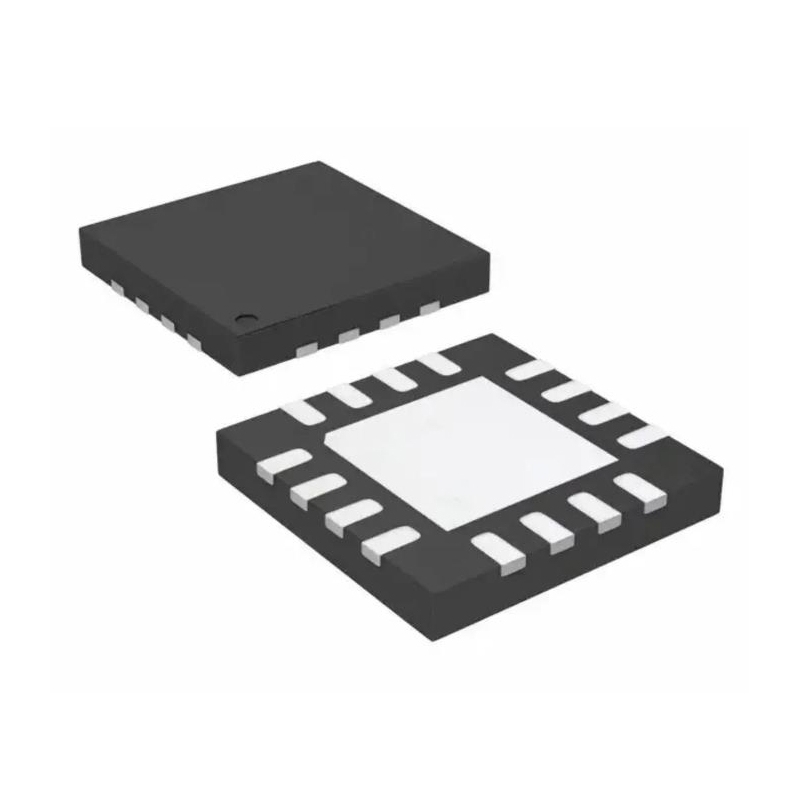

4 封裝類型
WL3260 采用 QFN16 封裝，
